在電力設備檢測領域，準確判別配電干式變壓器的銅鋁材質很重要。銅和鋁作為變壓器繞組的常用材料，性能存在差異，若不能精準判別，可能影響變壓器的運行效率與安全性。某專注于電力設備研發與運維的公司，此前在變壓器材質判別方面，依賴傳統多表法，操作繁瑣、效率低下且精度不足。為提升工作效率與檢測準確性，該公司決定采購專業的配電變壓器銅鋁材質判別測試儀，經過市場調研與多方對比，最終選擇了武漢凱迪正大的KDBR-CZ配電變壓器銅鋁材質判別測試儀（觸摸屏版）。

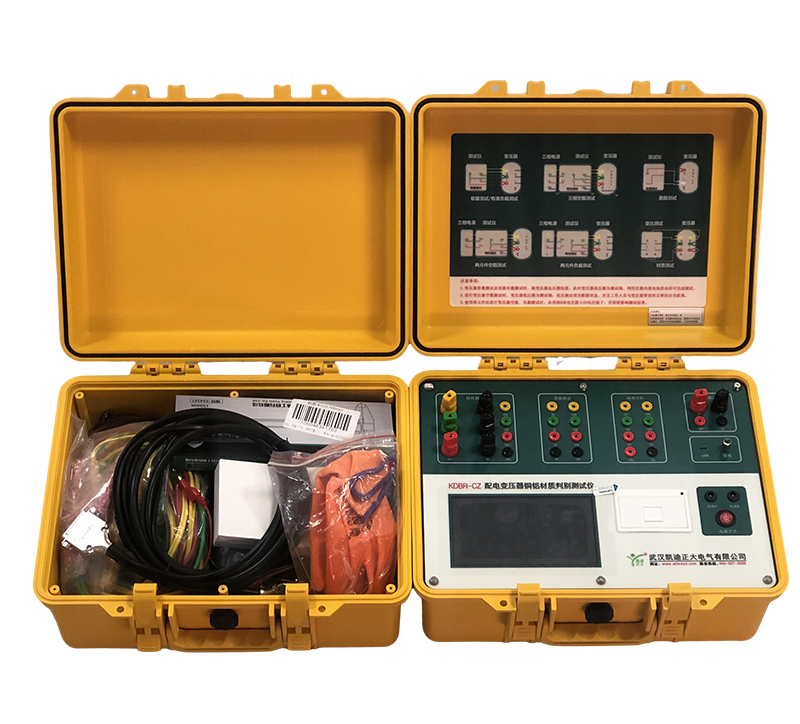

KDBR-CZ 配電變壓器銅鋁材質判別測試儀（觸摸屏版）是武漢凱迪正大研發人員在原變壓器容量測試儀基礎上升級而成的多功能測量?jī)x器。它延續了原儀器體積小巧、操作簡單、使用方便的優點，同時升級了內部處理器、數據采集系統與國標數據，使儀器可用范圍更寬，測試精度更高。
該儀器具備變壓器容量、空載損耗、負載損耗及其代號水平判定等功能。內部自帶高效能可充電電池，無需外接電源即可工作，一次完全充電可連續測量 100 臺套以上的變壓器。而且，儀器內可提供三相精密50Hz 正弦波交流測試電源，在測量變壓器容量及負載損耗時，無需外接三相測試電源、調壓器、升流器等輔助設備，極大提高了工作效率。
從功能整合來看，它相當于有源變壓器容量測試儀、變壓器特性參數測試儀、變壓器直流電阻測試儀、變壓器材質分析儀四種儀器的集合，能對多種變壓器的材質、容量、型式、空載電流、空載損耗、負載損耗、阻抗電壓、直流電阻等一系列工頻參數進行精密測量，可完全取代傳統多表法測量變壓器損耗和容量的方式，接線更簡單，測試、記錄更方便。
KDBR-CZ 測試儀在技術與功能設計上亮點眾多。采用 ARM + FPGA + ADC 模式，并配以 RT - Thread 實時操作系統，讓儀器系統更穩健，測量精度更高，能為檢測工作提供可靠的數據支撐。配備 7 寸彩色高亮液晶觸摸屏，Win8 風格界面，支持中文輸入，全中文菜單，操作直觀友好，降低了操作人員的學習與使用門檻。
儀器具有完善的電子幫助功能，各項操作均有接線圖和文字描述，即使是新手也能快速上手操作。它可準確判斷 10KV 干式配電變壓器的材質，滿足特定電壓等級變壓器的材質檢測需求。內置大容量存儲器，支持 USB 口通訊，現場測試數據均可保存，還能根據客戶需要將數據上傳到 PC 機，方便數據的存儲、分析與管理。
具備程序遠程升級功能，可根據客戶要求遠程升級儀器程序，使儀器能及時適配新的檢測需求與標準，延長了儀器的使用壽命與適用性。在各測試界面下，均可觀察實時電壓通道、電流通道的情況，還能提供各變壓器特性測試時電壓、電流通道的諧波情況，并用柱狀圖顯示，便于操作人員全面掌握變壓器的運行參數與性能狀況。
通過單一界面可實時顯示測試電路的電壓、電流、頻率、功率因數、有功功率、無功功率、視在功率，并能繪制向量圖，便于判斷現場接線情況，保障測試工作的準確性。標配特制現場低壓短接線，無需螺絲和扳手，可牢固短接被測變壓器接線柱，方便現場測試，提升了現場操作的便捷性。
可現場測量多種配變、電變變壓器容量，無需另配電源，檢測更方便、更快捷；結合外配電源以及調壓、升壓、升流器等設備，還能測量各種變壓器的空載電流、空載損耗、阻抗電壓、負載損耗等變壓器特性數據。所有測試結果均自動進行了相關校正，只需輸入溫度、空載校正系數等相關參數，儀器即可自動進行波形畸形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高。
在變壓器特性測量中，電壓最大量程可達 750V，電流最大量程達 100A，且內部配有保護電路，測量時不用切換檔位既可保證測量精度，也不用擔心因檔位選錯而燒壞儀器。同時，電壓、電流量程均可通過外接電壓互感器、電流互感器靈活簡便地進行擴展，加寬了儀器的測試范圍。根據測試結果中的空載、負載損耗，可自動推定三相油浸式配變、電變變壓器的性能水平，供工作人員現場參考。
直阻測試提供 6 檔輸出電流選擇，最大可以輸出 10A 電流；參數設置更加完善，可設置變壓器的測試?yán)@阻、分接位置、測試相別、試品溫度、折算溫度值等；還具有音響放電報警功能，減少誤操作，進一步保障了操作的安全性與準確性。

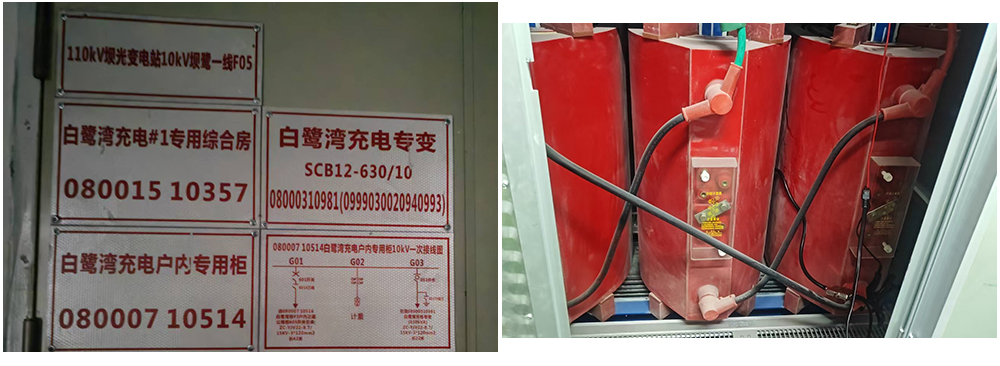

KDBR-CZ配電變壓器銅鋁材質判別測試儀現場應用案例 2025 年 8 月 5 日，武漢凱迪正大受委托對深圳龍崗白鷺灣充電專項目中的變壓器進行材質檢測?，F(xiàn)場對干變SCB13-630/10:4進行了檢測，使用KDBR-CZ配電變壓器銅鋁材質判別測試儀開展檢測工作。
檢測過程
設備準備：檢測人員攜帶KDBR-CZ配電變壓器銅鋁材質判別測試儀抵達現場，該儀器可通過測量變壓器繞組的直流電阻等參數，準確判別其材質。
檢測操作：按照儀器操作規程，將儀器與變壓器的高壓側、低壓側繞組連接，采集相關數據，包括額定容量、額定高壓、額定低壓、直阻參數等。

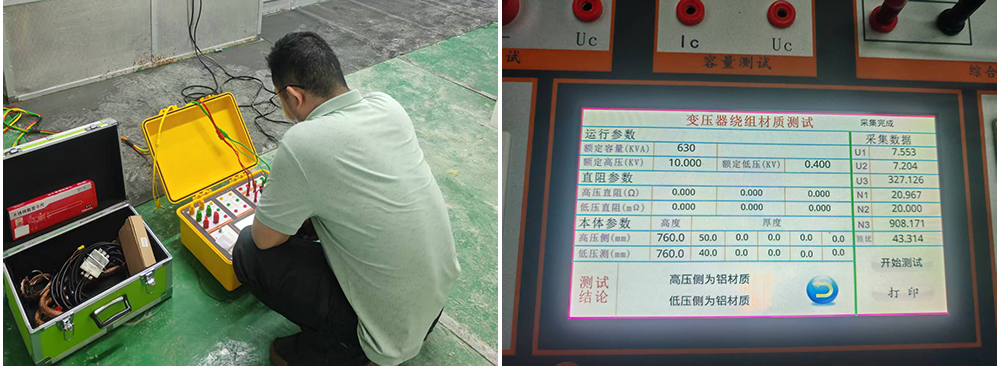

檢測干變額定容量為 630KVA、額定高壓 10.KV、額定低壓 0.4KV 。檢測內容涵蓋了直阻參數、本體參數等多個維度。
直阻參數方面，高壓直阻與低壓直阻目前均顯示為 0.000（高壓以 Ω 為單位，低壓以 mΩ 為單位）。
本體參數則詳細記錄了高壓側與低壓側的尺寸等信息，高壓側高度 760.0mm、厚度 50.0mm，低壓側高度 760.0mm、厚度 40.0mm。
檢測儀還呈現了采集數據，如 U1、U2、U3、N1、N2、N3 以及匝比等，這些數據是檢測過程中實時采集的關鍵信息，為精準判斷繞組材質和變壓器性能提供數據支撐。
數據分析：儀器自動對采集到的數據進行分析處理，根據繞組直流電阻等特性判斷其材質。
經KDBR-CZ配電變壓器銅鋁材質判別測試儀檢測，干式電力變壓器（型號 SCB13-630/10:4）的高壓側為鋁材質，低壓側也為鋁材質。
變壓器繞組材質檢測，就如同為變壓器進行一次 “基因檢測”，讓我們清晰知曉其 “內在成分”。此次在白鷺灣充電專變項目中，KDBR-CZ 配電變壓器銅鋁材質判別測試儀以操作便捷，能夠在現場快速、準確地完成變壓器銅鋁材質的判別，為項目設備質量的把控提供了可靠依據。
